Cung Cấp Linh Kiện Máy In HP DesignJet 500 / 800 / 510 Chính Hãng

Dòng máy in khổ lớn HP DesignJet 500, 800 và 510 (bao gồm cả các kích thước A1 24-inch và A0 42-inch) từ lâu đã trở thành biểu tượng về độ bền và độ chính xác trong ngành in ấn bản vẽ kiến trúc, thiết kế kỹ thuật CAD/GIS, đồ họa và bản đồ. Dù sở hữu kết cấu cơ khí cực kỳ vững chắc, sau nhiều năm hoạt động liên tục với cường độ cao, các linh kiện tiêu hao và bo mạch điện tử không tránh khỏi tình trạng hao mòn, hỏng hóc.

Việc chủ động tìm kiếm đơn vị cung cấp linh kiện máy in HP DesignJet 500 / 800 / 510 chất lượng cao, đúng thông số kỹ thuật là chìa khóa giúp duy trì hiệu suất làm việc, tối ưu chi phí vận hành và kéo dài tuổi thọ cho thiết bị in ấn của bạn. Bài viết này sẽ tổng hợp chi tiết toàn bộ các mã linh kiện quan trọng, dấu hiệu hư hỏng và giải pháp khắc phục triệt để.

Tổng hợp các dòng linh kiện chính hãng cho máy in khổ lớn HP DesignJet 500, 800 và 510

1. Tổng quan về dòng máy in khổ lớn HP DesignJet 500 / 800 / 510

Các bộ ba thiết bị HP DesignJet 500, 800 và 510 được xây dựng trên nền tảng công nghệ in phun nhiệt nhiệt độ cao (Thermal Inkjet) sử dụng hệ thống 4 đầu in HP 11 rời biệt lập (Black, Cyan, Magenta, Yellow). Hệ thống này cho phép thay thế riêng lẻ từng màu mực, tiết kiệm tối đa chi phí vận hành cho người sử dụng.

• HP DesignJet 500: Dòng máy tiêu chuẩn dành cho các văn phòng kiến trúc nhỏ và vừa, xử lý dữ liệu in trực tiếp qua bộ nhớ máy tính.
• HP DesignJet 800: Phiên bản nâng cấp tích hợp sẵn bo mạch xử lý ngôn ngữ HP-GL/2 và ổ cứng nội bộ, giúp giải phóng bộ nhớ máy tính cực nhanh khi in tập tin bản vẽ CAD dung lượng lớn.
• HP DesignJet 510: Dòng cải tiến thế hệ sau với tốc độ xử lý bo mạch nhanh hơn, hỗ trợ kết nối linh hoạt và độ ổn định cao vượt trội.

>>>> Tham khảo danh mục linh kiện thay thế cho máy in khổ lớn tại đây

2. Danh mục linh kiện máy in HP DesignJet 500 / 800 / 510 quan trọng

Để duy trì bản in sắc nét và giảm thiểu tối đa thời gian dừng máy (downtime), việc hiểu rõ chức năng từng loại linh kiện trên hệ thống là điều bắt buộc đối với kỹ thuật viên cũng như người quản lý máy:

a. Bo mạch Formatter (Main Formatter USB / Card HP-GL/2 / Ổ cứng)

Main Formatter là bộ não xử lý toàn bộ lệnh in từ máy tính truyền xuống. Với dòng HP 800 và 510, bo formatter còn tích hợp ổ cứng hệ điều hành hoặc khe cắm RAM mở rộng. Khi bo mạch này chập cháy hoặc lỗi chip nhớ, máy sẽ không thể khởi động vào màn hình sẵn sàng (Ready) hoặc báo mã lỗi hệ thống như 21:10, 05:10.

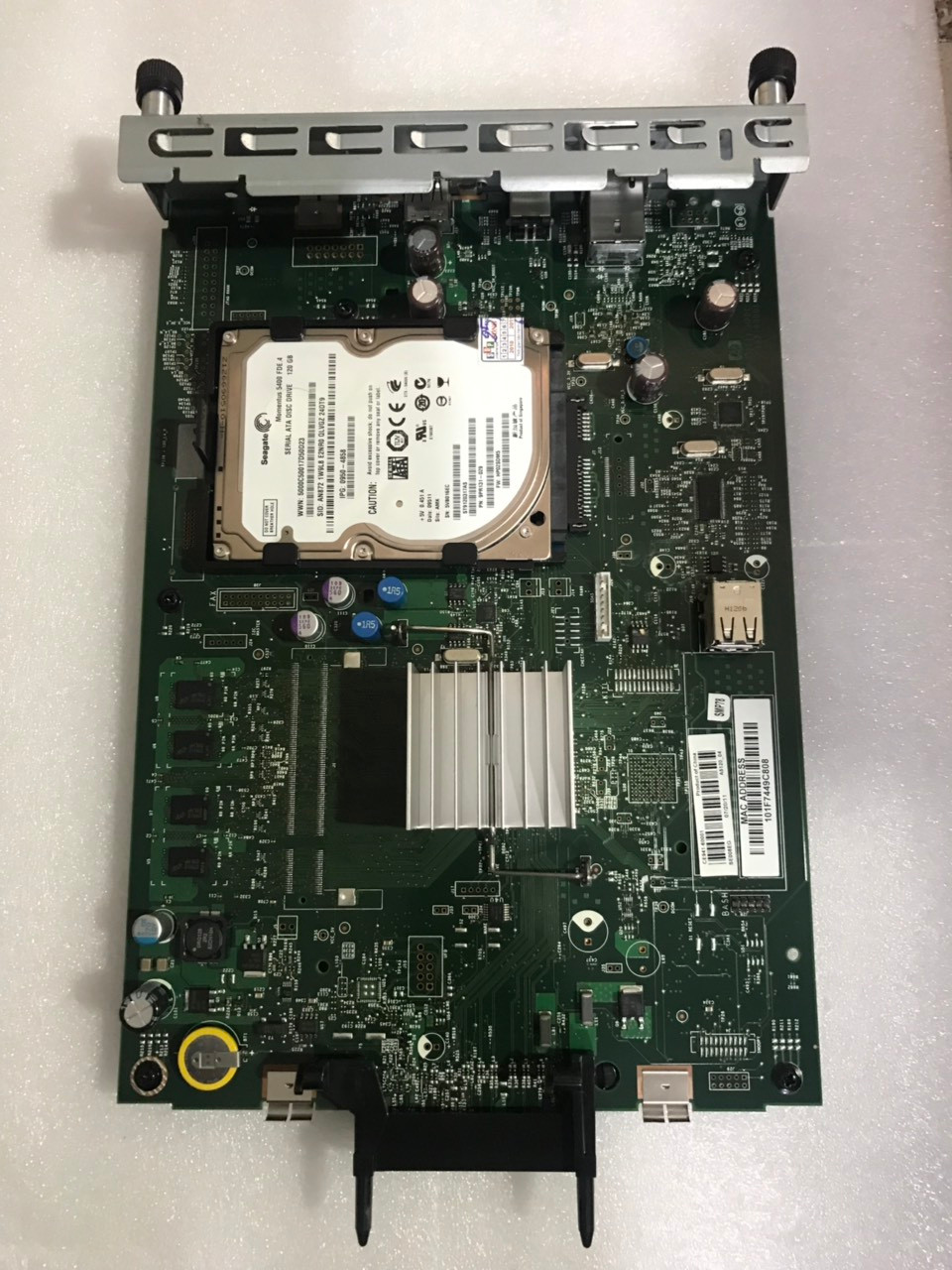

Cụm bo mạch Formatter xử lý dữ liệu và ổ cứng chương trình máy in HP DesignJet

b. Dây Curoa kéo cụm đầu in (Carriage Belt A0 / A1)

Dây curoa có nhiệm vụ truyền chuyển động từ động cơ quét (Scan Axis Motor) đến cụm đầu in Carriage qua lại trên trục trượt. Do làm bằng vật liệu cao su gia cố sợi tổng hợp, sau khoảng 2 - 3 năm vận hành, dây curoa sẽ bị chai xơ, mài mòn răng hoặc đứt gãy, gây ra lỗi kẹt đầu in 86:01 nghiêm trọng.

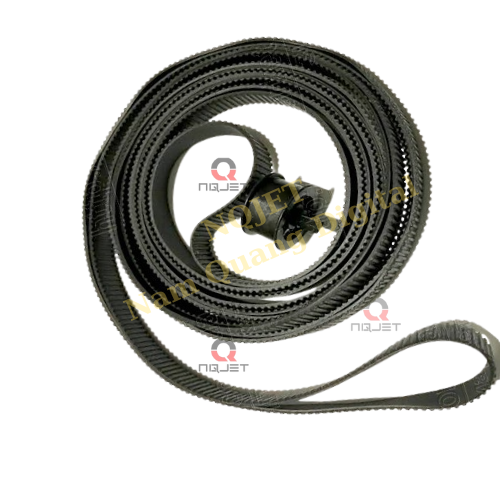

Dây curoa kéo đầu in chất lượng cao cho dòng máy in khổ lớn HP DesignJet A0 và A1

c. Thước mã hóa quang học (Encoder Strip)

Thước đọc Encoder là thanh nhựa trong suốt chứa hàng ngàn vạch chia vi mô chạy dọc theo thân máy. Cảm biến mắt đọc trên cụm Carriage sẽ căn cứ vào vạch này để định vị tọa độ hạt mực. Khi thước bị dính bẩn mực, trầy xước hoặc biến dạng, bản in sẽ bị lệch lề, sọc đứng hoặc máy báo lỗi 87:13.

d. Đầu in HP 11 chính hãng (Printhead HP 11 C4810A - C4813A)

Bộ 4 đầu in HP 11 đóng vai trò quyết định đến độ phân giải và chất lượng màu sắc. Mỗi đầu in sở hữu vi mạch riêng biệt. Việc sử dụng mực không đúng chuẩn hoặc để máy ngừng hoạt động lâu ngày dễ dẫn đến hiện tượng nghẹt vòi phun nhiệt, chập cháy chân đồng tiếp xúc.

e. Trạm bảo dưỡng & Cụm bơm mực (Service Station & Ink Tube Assembly)

Cụm Service Station đảm nhận chức năng gạt sạch mực thừa, hút xả bọt khí và bịt kín đầu in khi máy dừng hoạt động để tránh khô mực. Trong khi đó, hệ thống ống dẫn mực (Ink Tubes) đưa mực từ tép chứa chính đến cụm đầu in. Đây là các linh kiện cơ khí sinh ra nhiều hao mòn sau thời gian dài sử dụng.

>>>> Xem thêm giải pháp cung cấp linh kiện dùng cho máy khổ lớn HP DesignJet

3. Dấu hiệu nhận biết linh kiện HP DesignJet bị hỏng và phương án xử lý

Để chẩn đoán chính xác bộ phận cần thay thế, bạn có thể tham khảo bảng tra cứu nhanh các triệu chứng thường gặp dưới đây:

Màn hình bảng điều khiển hiển thị mã lỗi thông báo linh kiện gặp sự cố

• Mã lỗi 86:01 (Carriage Jam): Cụm đầu in bị dừng đột ngột giữa hành trình, phát ra tiếng rít va đập. Nguyên nhân: Dây curoa bị trùng, nứt răng, hoặc trạm Service Station bị kẹt xơ vải mực.
• Mã lỗi 21:10 (Service Station Error): Động cơ gạt mực không thể xoay hành trình khép kín. Nguyên nhân: Mực thải đóng cục bánh răng hoặc cháy motor trạm dịch vụ.
• Mã lỗi 11:10, 01:10 (Trailing Cable / Main Board Error): Cáp tín hiệu dẹp truyền dữ liệu từ bo chính lên đầu in bị gập gãy, đứt ngầm đường đồng.
• Bản in bị sọc màu, mất nét, nhòe hình: Nguyên nhân: Đầu in HP 11 bị kiệt vòi phun, thước đọc Encoder dính vết mực mờ, hoặc vòi cấp mực trong hệ thống dẫn bị đứt quãng không khí.

>>>> Tìm hiểu thêm về các lỗi phổ biến và cách khắc phục máy in khổ lớn

4. Bảng tổng hợp thông số kỹ thuật & vật tư thay thế tiêu chuẩn

Dưới đây là thông số phân loại chi tiết các mã linh kiện chính hãng dành cho dòng máy in HP DesignJet 500 / 800 / 510:

5. Quy trình kiểm tra và thay thế linh kiện an toàn tại nhà

Khi tiến hành bảo trì hoặc thay thế bất kỳ linh kiện nào trên dòng máy in HP DesignJet 500/800/510, việc tuân thủ quy chuẩn kỹ thuật là bắt buộc để tránh gây chập cháy bo mạch chính:

Thao tác kiểm tra lắp đặt linh kiện máy in đúng kỹ thuật đảm bảo an toàn thiết bị

1. Ngắt hoàn toàn nguồn điện: Tắt máy bằng phím nguồn chính trên màn hình điều khiển, sau đó rút phích cắm điện khỏi ổ cắm tường ít nhất 5 phút để các tụ điện xả hết năng lượng còn đọng.
2. Sử dụng dụng cụ tiêu chuẩn: Chuẩn bị bộ tua vít hoa thị (Torx T10, T15, T20) tiêu chuẩn dành cho dòng máy HP. Tuyệt đối không dùng tua vít 4 cạnh đè ép làm gẫy gen nhựa.
3. Thao tác nhẹ nhàng với mạch đồng: Khi cắm tháo các sợi cáp tín hiệu Trailing Cable hay cáp Formatter, hãy thao tác thẳng góc, tránh làm gập chân đồng vi mạch.
4. Tra dầu bôi trơn chuyên dụng: Khi thay thế dây curoa mới, nên vệ sinh sạch lớp bụi mực cũ trên thanh trượt cơ học và tra một lớp mỏng dầu máy bôi trơn Silicon chuyên dụng.

6. Giải pháp kéo dài tuổi thọ cho các linh kiện máy in khổ lớn

Linh kiện máy in phun khổ lớn có giá trị tương đối cao. Việc xây dựng thói quen vận hành bảo quản tốt sẽ giúp bạn tiết kiệm chi phí sửa chữa đáng kể:

• Đặt máy trong môi trường sạch sẽ, thoáng mát: Bụi bẩn phòng in là nguyên nhân hàng đầu bám vào dây curoa và thước đọc Encoder, làm tăng độ ma sát làm hỏng motor.
• Sử dụng nguồn mực chất lượng: Mực in kém chất lượng chứa cặn kim loại dễ gây nghẹt vòi phun HP 11 và làm hỏng đường ống dẫn mực Ink Tubes.
• Khởi động máy định kỳ: Nếu không có nhu cầu in ấn thường xuyên, hãy bật máy 2 lần/tuần để máy tự chạy chu trình dưỡng ẩm vòi phun.

7. Câu hỏi thường gặp (FAQ) về linh kiện HP DesignJet 500 / 800 / 510

Q1: Máy in HP DesignJet 500 có nâng cấp lên bo mạch xử lý của HP 800 được không?
Trả lời: Được. Bạn có thể lắp thêm card mở rộng HP-GL/2 Formatter Card vào khe cắm phía sau máy HP 500 để nâng cấp khả năng xử lý file CAD phức tạp tương đương dòng HP 800.

Q2: Làm thế nào để biết đầu in HP 11 bị hỏng hay do hệ thống dẫn mực bị nghẹt?
Trả lời: Bạn có thể tráo đổi vị trí màu đầu in tương thích hoặc kiểm tra bọt khí trong dải dây Ink Tubes. Nếu vòi phun bị chập cháy mạch điện, máy sẽ báo biểu tượng chấm cảm hoặc mã lỗi Printhead trên màn hình.

Q3: Mua linh kiện máy in HP DesignJet 500 / 800 / 510 chính hãng ở đâu?
Trả lời: Quý khách nên chọn các trung tâm dịch vụ kỹ thuật uy tín lâu năm chuyên về máy in khổ lớn. Vui lòng LIÊN HỆ để nhận danh mục linh kiện có sẵn và tư vấn kỹ thuật trực tiếp.

8. Kết luận & Hỗ trợ kỹ thuật chuyên sâu

Sử dụng các linh kiện chuẩn xác, đúng chất lượng cho dòng máy in HP DesignJet 500 / 800 / 510 không chỉ khôi phục chất lượng bản in sắc nét hoàn hảo mà còn giúp bảo vệ toàn bộ hệ thống bo mạch đắt tiền của máy in. Việc chủ động kiểm tra và thay thế định kỳ dây curoa, thước đọc hay trạm bảo dưỡng sẽ giữ cho thiết bị của bạn luôn vận hành trơn tru.

Quý khách cần tư vấn chọn linh kiện & báo giá hỗ trợ kỹ thuật: LIÊN HỆ.
