Địa chỉ cung cấp cáp đầu phun DX5 (31pin) chính hãng cho máy in khổ lớn toàn quốc. Hướng dẫn phân biệt, quy trình thay cáp an toàn chuẩn kỹ thuật chống cháy đầu in.

Cung Cấp Cáp Đầu Phun DX5 (31Pin) Chính Hãng - Giải Pháp Chống Chập Đốt Đầu In

Trong vận hành máy in phun khổ lớn quảng cáo (máy in bạt, máy in decal, máy in chuyển nhiệt), đầu phun DX5 đóng vai trò là "trai tim" quyết định độ sắc nét và màu sắc bản in. Tuy nhiên, linh kiện cầu nối trực tiếp truyền dữ liệu và điện áp nguồn từ mainboard đến đầu phun chính là cáp đầu phun DX5 (31pin). Một sợi cáp nhỏ bé có giá thành rất hợp lý nhưng lại giữ trách nhiệm bảo vệ toàn bộ cụm đầu in có giá trị lên tới hàng chục triệu đồng.

Việc sử dụng sợi cáp quá cũ, gãy gập, bị dính mực hoặc tróc lớp mạ dẫn điện là nguyên nhân hàng đầu gây ra sự cố chạm chập chóp mạch, làm cháy đầu phun và hỏng bo mạch điều khiển. Bài viết này sẽ phân tích chi tiết kỹ thuật về sợi cáp đầu phun DX5 (31pin) chính hãng, dấu hiệu nhận biết nguy cơ hư hỏng và quy trình thay thế an toàn tuyệt đối.

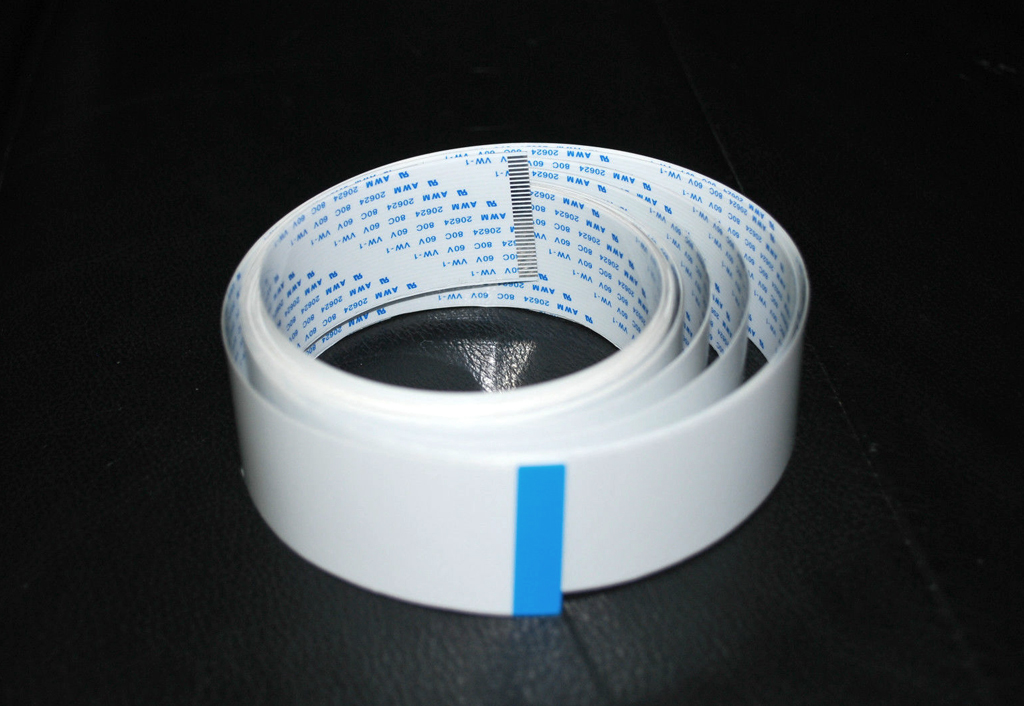

Sử dụng cáp đầu phun DX5 (31pin) chính hãng chất lượng cao giúp ngăn ngừa nguy cơ chập cháy đầu in đắt tiền

1. Vai trò quan trọng của cáp đầu phun DX5 (31pin) trong máy in khổ lớn

Cáp đầu phun DX5 loại 31 chân (31pin) là dòng cáp dẻo FFC (Flexible Flat Cable) chuyên dụng. Sợi cáp chịu trách nhiệm dẫn tải dữ liệu hình ảnh cao tốc và cung cấp nguồn điện áp kích hoạt các điện trở thạch anh piezo bên trong vi mạch đầu in. Mỗi kênh tín hiệu điều khiển hàng nghìn vòi phun ti li hoạt động liên tục với tần số cao.

• Truyền tải tín hiệu xung điều khiển: Đảm bảo dữ liệu điều khiển điểm ảnh (drop size) từ mainboard phát ra chính xác tuyệt đối, giúp hình ảnh không bị nhòe hay sọc nét.
• Cung cấp nguồn điện áp ổn định: Truyền tải điện áp nuôi mạch cho đầu phun DX5 (các vách ngăn màu đen, vàng, đỏ, xanh).
• Chịu tải uốn gập liên tục: Cáp di chuyển cùng cụm Carriage chạy qua chạy lại với tốc độ cao trong suốt quá trình in ấn.

>>>> Tìm hiểu thêm về các loại cáp đầu phun và báo giá chi tiết tại đây

2. Dấu hiệu nhận biết cáp đầu phun DX5 bị hỏng, xuống cấp cần thay ngay

Nhà sản xuất và các chuyên gia kỹ thuật khuyến cáo người vận hành máy in khổ lớn cần thường xuyên kiểm tra tình trạng dây cáp. Rất nhiều sự cố đáng tiếc xuất phát từ tâm lý "ráng dùng thêm ít ngày". Hãy thay cáp ngay khi xuất hiện các hiện tượng sau:

• Đầu chân kim bị bong tróc, trầy xước: Lớp mạ bạc hoặc mạ vàng ở 31 đầu tiếp xúc bị mòn, gãy cong làm giảm khả năng tiếp xúc điện áp.
• Sợi cáp bị vỡ vỏ dẻo, gập nếp chết: Sau thời gian dài uốn gập trong xích nhựa, vỏ bọc polymer bị giòn gãy, lộ ruột đồng bên trong.
• Mực in hoặc dung dịch rửa văng dính vào chân cáp: Dung môi mực dầu (Eco-Solvent) có khả năng dẫn điện nhẹ. Khi tràn vào socket sẽ kết dính gây ngắn mạch giữa các chân 31pin.
• Bản in bị đứt dải màu chập chờn: Khi đầu in chạy về hai đầu biên thì mất màu, chạy vào giữa lại có màu (do cáp gãy đứt ngầm bên trong).

3. Rủi ro nghiêm trọng khi dùng cáp DX5 kém chất lượng hoặc cắm lệch chân

Rất nhiều chủ xưởng in gặp bài học đắt giá khi tiếc chi phí nhỏ mà nhận lại tổn thất cực kỳ lớn. Chi phí cho một sợi cáp DX5 31pin chưa tới một phần rất nhỏ so với giá trị cụm đầu phun DX5 hay bo mạch điều khiển.

Khi sợi cáp bị chập hai chân nguồn lân cận, dòng điện cao áp cấp vào đầu phun sẽ xông thẳng ngược về mainboard, gây nổ MOSFET, cháy bóng bán dẫn và phá hủy toàn bộ hệ thống mạch điện vi cơ trong đầu phun DX5. Ngoài ra, việc cắm nhầm loại cáp của các dòng đầu phun khác như XP600 hay TX800 vào socket DX5 cũng dẫn đến hậu quả hư hỏng thiết bị lập tức.

>>>> Xem thêm hướng dẫn xử lý các vấn đề thường gặp ở máy in phun khổ lớn tại đây

4. Thông số kỹ thuật chuẩn của sợi cáp đầu phun DX5 (31pin) chính hãng

Để chọn đúng dòng cáp đạt chuẩn, quý khách tham khảo bảng thông số tiêu chuẩn kỹ thuật dưới đây:

5. Quy trình 5 bước thay thế cáp đầu phun DX5 31pin an toàn đúng kỹ thuật

Thao tác thay cáp đầu phun đòi hỏi sự cẩn trọng cao độ. Hãy tuân thủ nghiêm ngặt 5 bước tiêu chuẩn dưới đây:

Bước 1: Ngắt hoàn toàn nguồn điện và xả tụ điện tích

Tắt công tắc máy in và rút hẳn phích cắm khỏi ổ điện. Chờ từ 3 đến 5 phút để các tụ điện công suất lớn trên bo mạch xả hết dòng tích trữ. Không bao giờ thao tác khi máy còn cắm nguồn điện.

Bước 2: Mở cụm bảo vệ Carriage và làm sạch khe socket

Tháo nắp ốp bảo vệ cụm carriage. Dùng cồn isopropyl khô chuyên dụng lau sạch bụi bẩn quanh cổng cắm socket trên main đệm và bề mặt đầu phun DX5.

Bước 3: Rút sợi cáp cũ theo phương thẳng đứng

Dùng hai ngón tay cầm đều hai bên mép cáp, rút thẳng theo phương vuông góc với khe cắm. Không lắc lư ngang hoặc kéo lệch góc để tránh làm biến dạng các lẫy nhựa trong socket.

Bước 4: Lắp sợi cáp DX5 (31pin) mới chuẩn ngầm vị trí

Đưa sợi cáp mới vào vị trí. Đảm bảo toàn bộ 31 chân kim hướng đúng chiều mặt tiếp xúc. Cắm thẳng và đẩy đủ độ sâu vào trong socket sao cho mép cáp song song tuyệt đối với đường khe cắm.

Bước 5: Cố định nếp uốn cáp và chạy thử nghiệm

Vuốt phẳng dây cáp, lồng vào dây xích nhựa bảo vệ. Đóng nắp bảo vệ, cắm điện và bật máy in. Tiến hành in bảng kiểm tra vòi phun (Nozzle Check) để xác nhận tín hiệu màu sắc ra đủ 100%.

6. Những lưu ý sinh tử giúp bảo vệ đầu phun và mainboard khi thay cáp

Nhằm tránh triệt để rủi ro hư hỏng linh kiện trong quá trình thao tác, quý khách cần đặc biệt ghi nhớ các quy tắc vàng:

• Không cắm lệch chân: Chỉ cần cắm lệch 1 chân nghiêng (ví dụ chân 1 đè sang chân 2) là sẽ gây ngắn mạch ngay khi bật nguồn.
• Giữ tay khô ráo tuyệt đối: Không thao tác khi tay dính mực, dung dịch rửa hoặc mồ hôi.
• Không tạo nếp gấp gãy quá gắt: Khi uốn cáp vào xích nhựa, hãy tạo độ cong tròn tự nhiên, tránh bẻ gập nếp góc 90 độ gây đứt ngầm đường đồng bên trong.

7. Bảng so sánh cáp đầu phun DX5 31pin chính hãng và cáp trôi nổi

Dưới đây là điểm khác biệt rõ ràng giữa sản phẩm chất lượng cao và các loại cáp kém chất lượng trôi nổi trên thị trường:

8. Câu hỏi thường gặp (FAQ) về cáp đầu phun DX5 (31pin)

Q1: Tôi có thể dùng cáp 31pin của đầu phun khác lắp cho đầu DX5 không?
Trả lời: Không được. Dù có cùng 31 chân nhưng sơ đồ chân nguồn và chân tín hiệu của mỗi loại đầu phun hoàn toàn khác nhau. Lắp sai sẽ gây cháy nổ bo mạch tức thì.

Q2: Chi phí mua linh kiện cáp đầu phun DX5 chính hãng là bao nhiêu?
Trả lời: Giá cáp phụ thuộc vào kích thước chiều dài sợi cáp. Quý khách vui lòng LIÊN HỆ trực tiếp để nhận báo giá chi tiết và ưu đãi tốt nhất.

Q3: Khi bị tràn mực vào chân cáp thì xử lý thế nào?
Trả lời: Cần tắt máy lập tức, rút sợi cáp ra và dùng cồn khô lau thật sạch socket. Nếu chân cáp đã bị oxy hóa đen hoặc biến dạng do nhiệt, hãy thay ngay sợi cáp mới để đảm bảo an toàn.

9. Kết luận & Hỗ trợ kỹ thuật chuyên sâu

Sử dụng cáp đầu phun DX5 (31pin) chính hãng là giải pháp đầu tư thông minh giúp bảo vệ tài sản đắt giá nhất của máy in khổ lớn. Việc thay thế cáp định kỳ và cắm đúng kỹ thuật giúp xưởng in luôn duy trì độ ổn định, tránh tối đa các sự cố gián đoạn đơn hàng.
